地盤改良管理システム　

Ｌａｂ−Ｖｉｅｗ版

仕様書

有限会社テクノポート

１ 概　要

本システムは、起振機により加振された地表からの加速度データを処理し、締め固め度を測定します。

測定は第１ステップとしてキャリブレーションデータの作成を行い、第２ステップで実際の測定を行います。測定データは、ディスクに保存され、再生する事が出来ます。

２ 構　成

２．１ ハード構成

　　　　　本システムは、次のような構成になっています。

		加速度センサー
ノートパソコン Ａ／Ｄカード

リレーボックス

加振機制御機へ

　　

構成部品

ノートパソコン ＳＯＮＹ

Ａ／Ｄカード ＤＡＱ−Ｃａｒｄ５００ （National Instruments）

　専用ケーブル ＰＲ２７−３０Ｆ （National Instruments）

端子台 ＣＢ−２７ （National Instruments）

ＤＣアンプ ＳＡ−６１０ （ＴＥＡＣ）

加速度センサ ５０７ （ＴＥＡＣ）

２．２ ソフト構成

　本システムは以下の構成で動作します。

ＣＰＵクロック ３３３ＭＨｚ以上

メモリ ６４ＭＢ以上

ＯＳ Ｗｉｎｄｏｗｓ９８

ＨＤ容量 １００ＭＢ以上

計測制御ソフト ＬａｂＶＩＥＷ

計測器ドライバ ＮＩ−ＤＡＱ６．１

３ メイン画面と機能

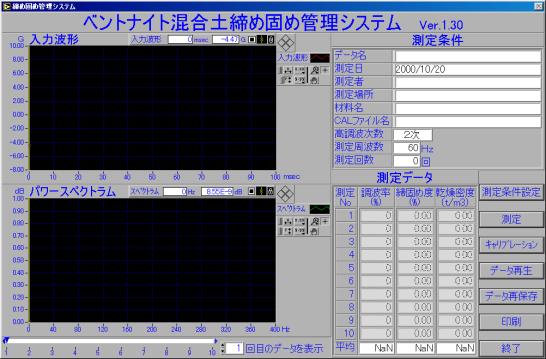

本システムが起動すると、メイン画面が表示されます。

�C

�E

�F

�D

�A

�@

�H

�B

�B

�G

各部の機能

�@ ［入力波形］ 測定した加速度データをグラフ表示します。

縦軸が加速度（Ｇ）、横軸が時間（ｍｓｅｃ）

�A ［パワースペクトル］ 入力波形をＦＦＴ解析した結果をグラフ表示します。

縦軸が、正規化されたスペクトル（ｄＢ）、横軸が周波数（Ｈｚ）

�B 表示データ切替バー　グラフ表示するデータを何回目のデータにするかを選択します。

�C カーソル横軸位置　　カーソル現在値の横軸位置を表示します。

�D カーソル縦軸位置　　カーソルの現在値のデータを表示します。

�E カーソル移動ボタン　カーソルを移動するときに使用します。

�F グラフツールパレット　　グラフの様々な機能を利用することが出来ます。

�G ［測定条件］表示枠　現在設定されている測定条件を表示します。

�H ［測定データ］表示枠　現在の測定データを表示します。

�I ［測定条件設定］ボタン　測定条件設定ダイアログを開き、測定条件を設定します。

�J ［測定］ボタン ［測定］ダイアログを開き、データの収録を行います。

�K ［キャリブレーション］ボタン　［キャリブレーション］ダイアログを開き、キャリ

ブレーション測定を行います。

�L ［データ再生］ボタン　保存データを呼び出し、再表示します。

�M ［データ再保存］ボタン　現在表示中の測定データを保存します。

�N ［印刷］ボタン 現在のウィンドウの状態をプリンタに出力します。

�O ［終了］ボタン
