磁場、振動測定システム

Ｌａｂ−Ｖｉｅｗ版

仕様書

（有）テクノポート

§１．概　要

　本システムは、磁場信号、振動信号の測定、処理、データの記憶を行うものです。

　本システムは、パソコン、Ａ／Ｄボード、磁場測定器（センサー、アンプ）、振動測定器 （センサー、アンプ）、等の機器で構成されます。

　パソコンの画面上より、測定条件等の設定を行い、磁場信号（ＤＣ磁場ＸＹＺ、ＡＣ磁場ＸＹＺ）、振動信号（振動ＸＹＺ）の測定を行い、 波形をモニタ表示します。

　測定、処理されたデータは、マニュアル操作、または、トリガ信号により、保存します。 　記憶したデータは、再生することが出来ます。

§２．構　成

　２．１　ハードウェア構成

　本システムは、図１のハード構成で動作します。

	Ａ／Ｄ	パソコン
センサー・アンプ等	ボード	WindowsNT
	端子	LabVIEW5.1
	ボックス

図１

パソコン 　ＣＰＵ　　　……　Pentium�V以上

　メモリ　　　……　SDRAM　２５６ＭＢ　以上

　ＨＤドライブ　…　ＸＸＧ　以上

ＣＲＴ １７インチ

Ａ／Ｄボード PCI-MIO-16E-4　 （National Instruments）

端子ボックス BNC-2090 （National Instruments）

　本システムは、次のソフトウェア構成で動作します。

ＯＳ ＷｉｎｄｏｗｓＮＴ

計測ソフト ＬａｂＶＩＥＷ

ドライバ ＮＩ−ＤＡＱ

§３．メイン画面と機能

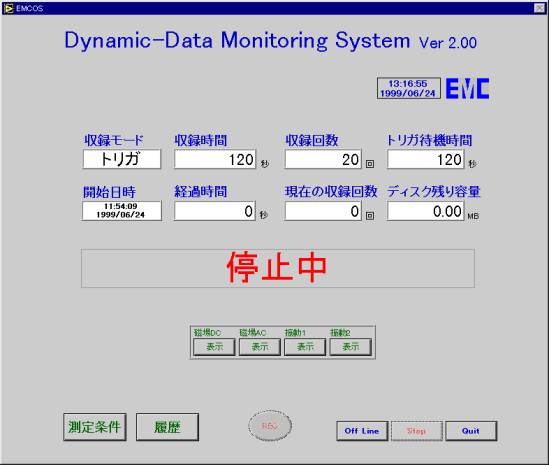

　本システムが起動しますと、メイン画面が表示されます。

　　　各ボタンの機能

［測定条件］ 測定条件設定ウィンドウを呼び出して、測定条件を設定します。

［　履歴　］ 収録データの履歴を表示します。

［ Ｒｅｃ ］ マニュアルモード時、データの保存を行います。

［Off Line］ モニタリングを開始します。

　 本システムで、各信号のモニタリングを行う場合は、［Off Line］ボタンをクリックし、［On Line］状態にします。

（［Off Line］ボタンが［On Line］の表示に変わります。）

［Ｓｔｏｐ］ モニタリングを停止します。

［Ｑｕｉｔ］ 本システムを終了します。

［　表示　］ 各信号のグラフを表示します。

　　　モニタリンググラフ

　各信号の［表示］ボタンをクリックすることにより、取得したデータをリアルタイムにグ ラフ表示することが出来ます。
